LTC2141CUP-12：12 位、40Msps、低功率、雙通道模數轉換器
主要特性
兩通道同時采樣 ADC
70.8dB SNR
89dB SFDR
低功率：92mW / 65mW / 48mW (總值)
46mW / 33mW / 24mW (每通道)
單 1.8V 電源
CMOS、DDR CMOS、或 DDR LVDS 輸出
可選的輸入范圍：1VP-P 至 2VP-P
750MHz 滿功率帶寬采樣及保持 (S/H)
可任選的數據輸出隨機函數發生器
可任選的時鐘占空比穩定器
睡眠和打盹模式
用于配置的串行 SPI 端口
引腳 (9mm x 9mm) QFN 封裝
描述
LTC2141CUP-12是雙通道同時采樣 12 位 A/D 轉換器，專為對高頻、寬動態范圍信號進行數字化處理而設計。LTC2141CUP-12器件非常適合要求苛刻的通信應用，其 AC 性能包括 70.8dB SNR 和 89dB 無寄生動態范圍 (SFDR)。0.08psRMS 的超低抖動實現了 IF 頻率的欠采樣和卓越的噪聲性能。
DC 規格包括整個溫度范圍內的 ±0.3LSB INL (典型值)、±0.1LSB DNL (典型值) 和無漏失碼。LTC2141CUP-12轉換噪聲為 0.3LSBRMS。
LTC2141CUP-12的數字輸出可以是全速率 CMOS、雙倍數據速率 CMOS 或雙倍數據速率 LVDS。一個單獨的輸出電源提供了 1.2V 至 1.8V 的 CMOS 輸出擺幅。
LTC2141CUP-12可以利用一個正弦波、PECL、LVDS、TTL 或 CMOS 輸入對 ENC+ 和 ENC- 輸入進行差分或單端驅動。一個任選的時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。
LTC2141CUP-12具有以下關鍵參數：
位數：12
采樣率（每秒）：40M
輸入數：2
輸入類型：差分
數據接口：LVDS - 并行，并行

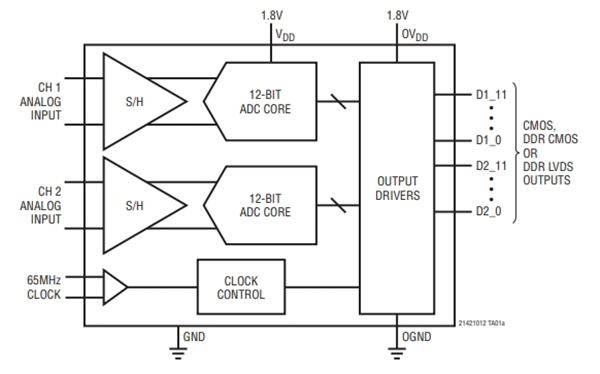

配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 轉換器數：2
架構：管線
參考類型：外部，內部
電壓 - 供電，模擬：1.7V ~ 1.9V
電壓 - 供電，數字：1.7V ~ 1.9V
特性：同步采樣
工作溫度：0°C ~ 70°C
封裝/外殼：64-WFQFN
?應用場景?
LTC2141CUP-12非常適合要求苛刻的通信應用，如無線基礎設施、測試和測量設備、以及高速數據采集系統等。其高性能和低功耗特性使其在這些應用中表現出色?。
