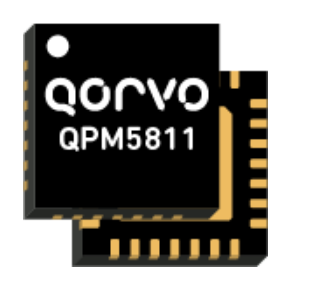

Qorvo 的 QPM5811SR 是一款 GaAs MMIC 前端模塊 (FEM)，專為 8.5 - 10.5 GHz 范圍內的 X 波段雷達應用而設計。
全新原裝 Qorvo 射頻前端 QPM5811SR GaAs MMIC 前端模塊 (FEM) 0.5W X-BAND 1-CH FEM MULTI-FUNCT
產品簡介
Qorvo 的 QPM5811SR 是一款 GaAs MMIC 前端模塊 (FEM)，專為 8.5 - 10.5 GHz 范圍內的 X 波段雷達應用而設計。MMIC 集 T/R 開關、低噪聲放大器和功率放大器于一身。接收路徑的增益為 26 dB，噪聲系數低至 2.0 dB。發射路徑的小信號增益為 30 dB，可提供 0.5 W 的飽和功率，PAE 為 45%，大信號增益為 23.5 dB。QPM5811 采用 6 x 6 mm QFN 表面貼裝封裝和過模封裝劑，并采用高導熱性芯片連接工藝，因此能在高溫環境中發揮出色的性能。其緊湊的尺寸可滿足 X 波段相控陣雷達應用所需的緊湊晶格間距要求。
產品規格
飽和輸出功率 (PSAT)：49.5dBm
功率附加效率 (PAE)：45%
大信號增益：23.5dB
小信號增益：26dB
噪聲系數：2dB
主要特性
頻率范圍：8.5 - 10.5 千兆赫
發送PSAT：27.5 dBm
RX NF： 2.0 dB
6.0mm x 6.0mm QFN封裝
無鉛、無鹵、符合RoHS指令
產品應用
通信
商用雷達
