TMS320F2802PZQ是一款具有 100 MHz 頻率、64 KB 閃存、6 通道 PWM 的汽車類 C2000? 32 位 MCU。

說明：

TMS320F2802-Q1是針對要求嚴格的控制應用而設計的高度集成、高性能解決方案的一部分。該器件采用低功耗1.8V內核、3.3V I/O和高性能靜態CMOS技術。

參數：

產品：TMS320F2802PZQ

核心處理器：C28x

內核規格：32 位單核

速度：100MHz

連接能力：CANbus，I2C，SCI，SPI，UART/USART

外設：POR，PWM，WDT

I/O 數：35

程序存儲容量：64KB（32K x 16）

程序存儲器類型：閃存

EEPROM 容量：-

RAM 大小：6K x 16

電壓 - 供電 (Vcc/Vdd)：1.71V ~ 1.89V

數據轉換器：A/D 16x12b

振蕩器類型：內部

工作溫度：-40°C ~ 125°C（TA）

等級：汽車級

資質：AEC-Q100

安裝類型：表面貼裝型

供應商器件封裝：100-LQFP（14x14）

封裝/外殼：100-LQFP

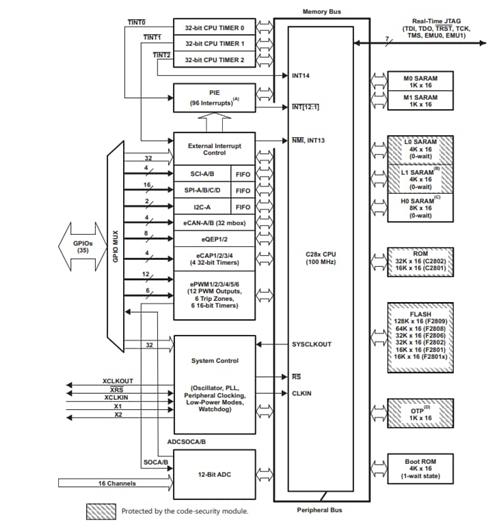

框圖：

特性：

高性能靜態 CMOS 技術

100MHz（10ns 周期時間）

60MHz（16.67ns 周期時間）

低功耗（1.8V 內核，3.3V I/O）設計

支持 JTAG 邊界掃描

IEEE 標準 1149.1-1990 標準測試訪問端口和邊界掃描架構

高性能 32 位 CPU (TMS320C28x)

16 × 16 和 32 × 32 MAC 操作

16 × 16 雙 MAC

哈佛 (Harvard) 總線架構

連動運算

快速中斷響應和處理

統一存儲器編程模型

高效代碼（使用 C/C++ 和匯編語言）

片上存儲器

F2809：128K × 16 閃存，18K × 16 SARAM

F2808：64K × 16 閃存，18K × 16 SARAM

F2806：32K × 16 閃存，10K × 16 SARAM

F2802：32K × 16 閃存，6K × 16 SARAM

F2801：16K × 16 閃存，6K × 16 SARAM

F2801x：16K × 16 閃存，6K × 16 SARAM

1K × 16 OTP ROM（僅適用于閃存器件）

C2802：32K × 16 ROM，6K × 16 SARAM

C2801：16K × 16 ROM，6K × 16 SARAM

引導 ROM (4K × 16)

具有軟件引導模式（通過 SCI、SPI、CAN、I2C 和并行 I/O）

標準數學表

時鐘和系統控制

片上振蕩器

看門狗計時器模塊

任一 GPIO A 引腳可連接至三個外部?jī)?nèi)核中斷之一

可支持全部 43 個外設中斷的外設中斷擴展 (PIE) 塊

字節序：小端字節序

128 位安全密鑰/鎖

保護閃存/OTP/L0/L1 塊

防止固件逆向工程

3 個 32 位 CPU 計時器

增強型控制外設

高達 16 個 PWM 輸出

在 150ps MEP 分辨率下高達 6 個 HRPWM 輸出

多達 4 個捕獲輸入

多達 2 個正交編碼器接口

多達 6 個 32 位/6 個 16 位計時器

串行端口外設

多達 4 個 SPI 模塊

多達 2 個 SCI (UART) 模塊

多達 2 個 CAN 模塊

1 條內部集成電路 (I2C) 總線

12 位 ADC，16 通道

2 × 8 通道輸入多路復用器

兩個采樣保持

單個/同步轉換

快速轉換率：

80ns - 12.5MSPS（僅 F2809）

160ns - 6.25MSPS (280x)

267ns - 3.75MSPS (F2801x)

內部或外部基準

多達 35 個具有輸入濾波功能且可單獨編程的多路復用 GPIO 引腳

高級仿真 特性

分析和斷點功能

通過硬件的實時調試

開發支持包括

ANSI C/C++ 編譯器/匯編器/連接器

Code Composer Studio?IDE 項目示例的源代碼

SYS/BIOS

數字電機控制和數字電源軟件庫

低功耗模式，節省能耗

支持閑置、待機、停機模式

禁用單獨的外設時鐘

封裝選項

薄型四方扁平封裝 (PZ)

MicroStar BGA?(GGM，ZGM)

溫度選項

A：-40°C 至 85°C (PZ，GGM，ZGM)

S：-40°C 至 125°C (PZ，GGM，ZGM)

Q：-40°C 至 125°C (PZ)

（通過針對汽車 應用的 AEC-Q100 認證）

應用：

電機驅動和控制

數字電源
