A1696是一款霍爾效應傳感器IC，集成了專門為曲軸應用設計的EMC保護元件。
A1696系列：帶速度和方向輸出的曲軸位置傳感器IC
產品：A1696PUCATN-FNBPMGI
類型：位置傳感器
封裝：SIP-3

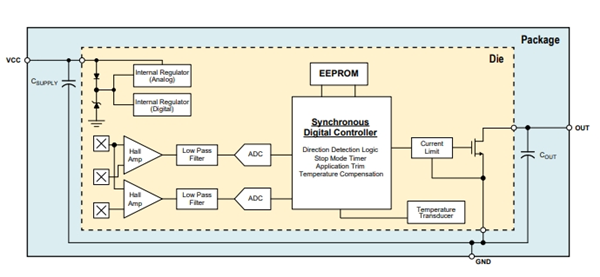

功能框圖：
特性：
? 集成 EMC 元件的 Allegro KH 封裝減少了對外部 EMI 保護的需求
? 帶有速度和方向信息的數字輸出提供目標/環形磁鐵位置信息
? 增強型算法提供低抖動和高輸出精度性能
? 封裝中心開關對準
? 在工作溫度范圍內具有高重復性
? EEPROM 編程可實現性能優化和生產可追溯性
? 通過斬波穩定進行電氣偏移補償
? 帶內部滯后的過零開關
? 利用掃描路徑和 IDDQ 測量實現強大的測試覆蓋能力
相關產品：
A1696PUCATN-FNBPMGI
A1696PUCATN-FNBPMGO
A1696PUCATN-RNBPMGC
A1696PUCATN-RNBPMGI
A1696PUCATN-RNBPTGO
A1696是一款霍爾效應傳感器IC，集成了專門為曲軸應用設計的EMC保護元件。該IC提供真正的零速數字曲軸檢測，速度和方向信息由可變脈寬輸出協議傳遞。開漏輸出提供一個電壓，使得電氣下降沿之間的時間(周期)對應于速度，下降沿和相應上升沿之間的時間(脈沖寬度)指示方向。
該器件可通過曲軸檢測應用的可編程EEPROM選項進行優化，可用于檢測環形磁鐵或與適當?shù)姆聪蚱么盆F和含鐵目標結合使用。三個霍爾板用于創建三個差分通道，配合先進的方向檢測算法使用，在整個氣隙和工作溫度范圍內產生高度精確的輸出。高精度與方向信息的結合在發動機齒隙的情況下提供了大多數曲柄目標的絕對位置，使其成為停止/啟動發動機設計的理想選擇。
