概述：
TQP9111是一款高效率兩級驅動放大器，采用低成本表面貼裝封裝。該放大器能夠?qū)崿F(xiàn)+46 dBm OIP3和+32.5 dBm P1dB的高性能。這款線性放大器將兩個高性能放大器級集成到一個模塊中，從而實現緊湊的系統設計。集成的級間匹配最大限度地降低了性能變化，否則性能變化將歸因于外部匹配元件值和放置容差。
輸入和輸出級放大器都是偏置可調的，因此在不需要高功率性能的情況下，可以降低放大器的功耗。當不用于省電或TDD系統時，兩級也可以關閉。輸出匹配是外部可調的，允許放大器針對高功率或高線性度應用進行優化。
TQP9111采用符合RoHS標準的20引腳4 x 4 mm表貼封裝。
特征：
1.8至2.7 GHz頻率范圍
29.8 dB增益典型值
+32.5 dBm P1dB
+46 dBm輸出IP3，每音+14 dBm
集成級間匹配
偏置可調
內部RF過驅保護
內部DC過壓保護
關閉能力
應用：
無線基礎設施
中繼器、升壓器、DAS
高功率放大器
微微基站和宏基站
FDD或TDD

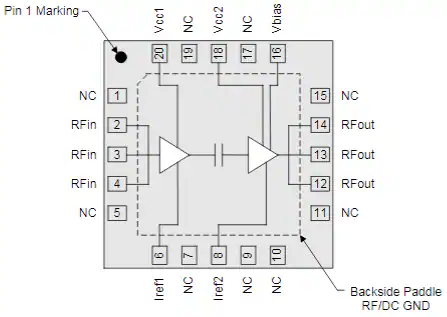

TQP9111射頻放大器功能框圖
