概述：Qorvo ACT41000低噪聲DC-DC降壓轉換器具有可編程輸出和輔助偏置電源穩壓器。這些同步降壓穩壓器支持4.5V至40V的寬輸入電壓范圍，并集成了50MΩ RDSON高側和低側MOSFET用于高效電源轉換。ACT41000支持電壓和電流（限制）設定點的可編程輸出，以恒定電流 (CC) 和恒定…
概述：
Qorvo ACT41000低噪聲DC-DC降壓轉換器具有可編程輸出和輔助偏置電源穩壓器。這些同步降壓穩壓器支持4.5V至40V的寬輸入電壓范圍，并集成了50MΩ RDSON高側和低側MOSFET用于高效電源轉換。ACT41000支持電壓和電流（限制）設定點的可編程輸出，以恒定電流 (CC) 和恒定電壓 (CV) 無縫工作，從而為GaN/GaAs功率放大器 (PA) 的漏極供電。Qorvo工廠對默認設置進行編程，可選的MCU可通過I2C對默認設置進行實時編程。精確的256步進電流限制使得MCU能夠通過消除電流傳感器IC來檢測精確的IDQ。
Qorvo專有電流模式控制使用其片上振蕩器時鐘與擴頻或外部時鐘同步。該固定頻率運行具有穩定的控制環路，可降低輸出功率噪聲，并降低噪聲敏感射頻元件的EMI。ACT41000系列為控制器、傳感器等外設提供兩個輔助電源軌。
ACT41000-104轉換器采用32引腳5mm × 5mm熱增強型QFN封裝。
ACT41000-104的特性：
輸入電壓范圍：4.5V至40V
可編程輸出，出廠默認值
輸出電壓范圍：3V至24V（12.5mV步進）
輸出電流（限值）高達4A（15.6mA步進）
450kHz至2.25MHz固定頻率電流模式，帶外部時鐘同步和擴頻
5V/350mA自偏置降壓轉換器，具有20mA AUX LDO、可編程輸出電壓
I2C接口，快速模塊+(Fm+, 1MHz)
保護特性
UVLO、OVP、UVP（斷續/閉鎖）、OCP、TSD
散熱增強型 (5mm × 5mm) QFN封裝
ACT41000-104的應用：
RF PA (GaN/GaAs) 漏極偏置/功率，帶IDQ搜索功能
通用服務器、電信和工業電源
電信射頻模塊
雷達系統

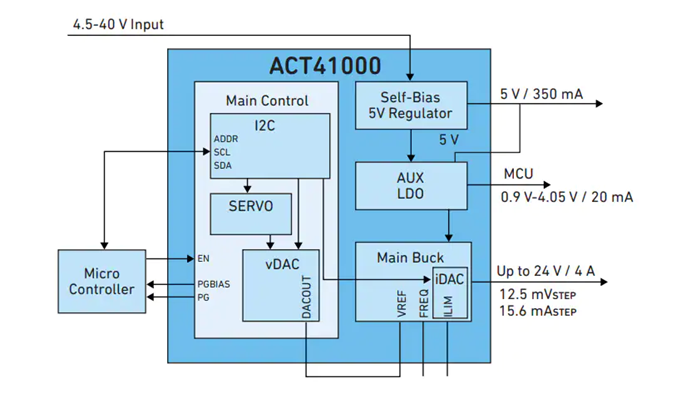

框圖
