產品說明

R7FA2A2BD3CFN 32位微控制器（MCU）基于48MHz Arm Cortex? -M23內核，具有面向各種應用的豐富外設特性。RA2A2 微控制器具有高分辨率ADC、連續固件更新功能、分段LCD以及簡化系統設計的低功耗運行等特性。RA2A2 MCU支持24位Σ-Δ ADC、雙組代碼閃存、獨立電源RTC和分段LCD，面向能源管理和通用應用。這些微控制器提供支持64引腳至100引腳的封裝選項，采用LFQFP封裝。

這些微控制器采用多種電源結構和電壓檢測硬件，可實現節能的超低功耗運行。獨立電源RTC（IRTC）可實現較長的電池壽命，適用于在極端條件下需要較長使用壽命管理的應用。典型應用包括工業和樓宇自動化、家用電器、醫療和保健、消費電子產品以及能源管理用系統控制（包括下一代智能電表）。

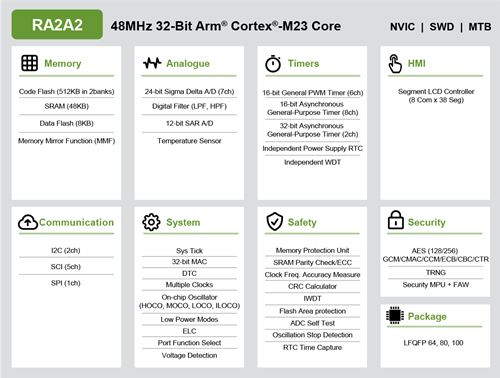

產品特點

48MHz Arm? Cortex?-M23：

單芯片32位Arm MCU將RA系列豐富的模擬產品組合領域與豐富的外設特性相結合，提供更好的設計體驗

可實現高級模擬傳感，同時降低功耗、系統成本和整體占位面積

512KB閃存（2組）、48KB SRAM（16kB：ECC、32kB：奇偶校驗）和8KB數據閃存

64引腳到100引腳可擴展選項，帶LFQFP

24位Σ-Δ模數轉換器、數字濾波器和12位SAR模數轉換器

24位ADC可實現低功耗、高分辨率模數轉換，適用于功耗敏感型應用

16位GPT、16位和32位LPAGT以及獨立RTC（IRTC）

多種電源結構和電壓檢測硬件，可實現節能、超低功耗運行

多個串行通信接口：

5通道SCI、1通道SPI和2通道ILOCKC

段式LCD（8comx38段）

32位乘法累加器

安全與安保

雙組和組交換功能，實現FOTA以實現連續運行

產品應用

能量管理

電表、流量計、電動汽車充電器和數據記錄儀

工業自動化

傳感器、斷路器、數字儀表、安全模塊和執行器

樓宇自動化：

煙霧探測器、暖通空調、恒溫器、熱泵、警報系統和照明

家用電器：

空調、熱水器、空氣凈化器、洗衣機/烘干機、冰箱和體重秤

醫療和保健

健身追蹤器、高端便攜式設備、背景音樂、診斷和成像

消費類電子產品：

遠程控制器、PC外設、可穿戴設備和物聯網邊緣設備
