（ADI）LTC9105ATP：具有遙測和電源優先級的IEEE 802.3bt PD控制器

來源：本站時間：2025-06-12瀏覽數：

LTC9105ATP是一款具有遙測和電源優先級的IEEE 802.3bt PD控制器。其主要特性IEEE 802.3bt 受電設備（PD）控制器400kHz I2C 接口連續電壓、電流和功率遙測專用 14 位 Δ-Sigma 電流和電壓 ADC自動保持冪簽名（MPS）支持高達 90W 的 PD 和擴展功率具有 PSE 分配功率回讀的 …

LTC9105ATP是一款具有遙測和電源優先級的IEEE 802.3bt PD控制器。

其主要特性

IEEE 802.3bt 受電設備（PD）控制器

400kHz I2C 接口

連續電壓、電流和功率遙測

專用 14 位 Δ-Sigma 電流和電壓 ADC

自動保持冪簽名（MPS）

支持高達 90W 的 PD 和擴展功率

具有 PSE 分配功率回讀的 5 事件分類傳感

雙 PD 或 PD/AUX 輸入之間的無縫切換

出色的浪涌穩健性（100V 絕對最大值）

寬結溫范圍（-40?C 至 125?C）

外部熱插拔 N 溝道 MOSFET，可實現最低的功耗和最高的系統效率

50mΩ 電流檢測電阻器

具有待機模式的輔助輸入檢測

20 引腳 5mm x 5mm QFN 封裝

概述

LTC9105ATP是一款 IEEE 802.3af/at/bt （“PoE 2”）以太網供電（PoE）受電設備（PD）控制器，具有輸入電流、電壓和功率遙測功能。LTC9105ATP包括一個 I2C 接口，用于讀取遙測數據、供電設備（PSE）分配的功率和輔助輸入狀態，以及寫入功率輸入優先級。LTC9105ATP還具有可配置的下游上電禁用功能，當 PSE 分配的功率低于 PD 請求的功率時，會發出功率不足指示。

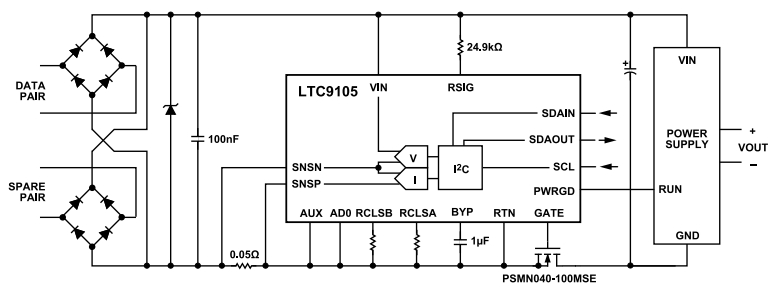

LTC9105ATP采用外部低 RDS（ON）、N 溝道、熱插拔 MOSFET 和一個 50mΩ 電流檢測電阻器，并支持 LT4321 理想橋，以擴展端到端的供電效率。還包括電源良好輸出、外部簽名電阻器、電阻器可編程分類和引腳可配置的 PD 請求類。在 AUX 引腳上感應到輔助電源的存在，并通過 I2C 接口報告。當下游電流消耗降至內部 MPS 閾值以下時，自動保持功率特征（MPS）電路保持 PD 接口供電。

兩個專用的 Delta-Sigma ADC 連續測量 PD 控制器輸入電壓和電流，典型轉換時間為 100ms，分辨率為 14 位。電流和電壓測量值的同步轉換可實現高精度功率計算。
