ADS127L14IRSHR是一款四通道、同步采樣、512kSPS寬帶24位Δ-Σ模數轉換器（ADC），適用于需要高精度測量的領域，如醫療設備、工業自動化和測試與測量儀器等。
ADS127L14IRSHR的主要特性包括：
? 同時測量四個通道
? 寬帶濾波器模式：高達 512kSPS
? 功率可擴展速度模式：
– 最大速度：512kSPS
? 83mW
– 高速：400kSPS
? 64mW
– 中速：200kSPS
? 37mW
– 低速：50kSPS
? 12mW
? 交流性能與直流精度：（高速模式）
– 200kSPS 時的動態范圍：112dB（典型值）
– THD：-118dB（典型值）
– INL：FSR 為 1ppm（典型值）
– 溫漂：10nV/°C（典型值）
– 增益漂移：0.5ppm/°C（典型值）
? 預充電緩沖信號輸入
? 可通過引腳設置或 SPI 進行編程
? 用于輸出數據的幀同步端口
? 內部或外部時鐘運行
? 模擬電源電壓：2.85V 至 5.5V
簡介

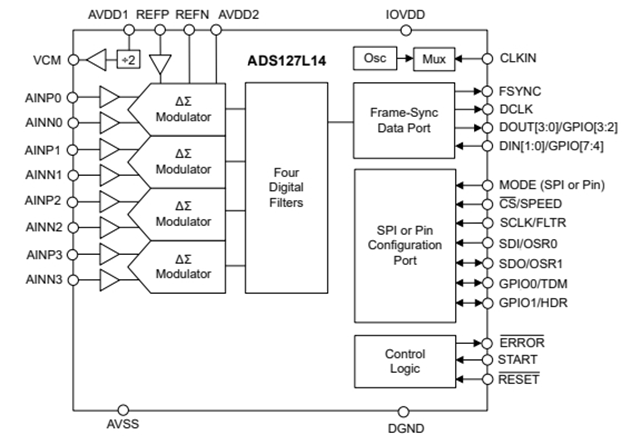

ADS127L14IRSHR是基于單通道 ADS127L11 的 24 位 Δ-Σ 模數轉換器 (ADC)。ADS127L14IRSHR器件能夠以高達 512kSPS（寬帶濾波器模式）的數據速率同時對四個通道進行采樣。
應用領域
ADS127L14IRSHR適用于高精度測量的領域，如醫療設備、工業自動化、測試與測量儀器等。其高分辨率和低功耗特性使其特別適合于高噪聲環境下的信號采樣和處理?。
技術規格
ADS127L14IRSHR具有以下主要規格：
分辨率：24 bit
通道數量：4 Channel
接口類型：SPI
采樣比：512 Ks/s
輸入類型：Differential
結構：Sigma-Delta
模擬電源電壓：2.85 V to 5.5 V
數字電源電壓：1.65 V to 1.95 V
SNR – 信噪比：111 dB
最小工作溫度：- 40 C
最大工作溫度：+ 125 C

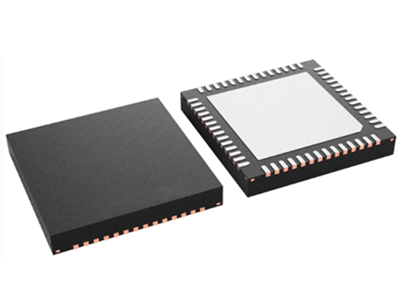

封裝 / 箱體：VQFN-56
開發套件：ADS127L18EVM-PDK
增益誤差：200 FSR
INL - 積分非線性：4 FSR
轉換器數量：4 Converter
輸出類型：Open Drain
Pd-功率耗散：165 mW
功耗：83 mW
產品類型：ADCs - Analog to Digital Converters
參考類型：External, Internal
參考電壓：2.5 V
SFDR - 無雜散動態范圍：110 dB
關閉：No Shutdown
電源電壓-最大：5.5 V
電源電壓-最?。?.85 V
THD - 總諧波失真：- 108 dB
