ADL5506WACBZ是一款RF檢測器，適用于各種無線終端設備，如移動通信設備、無線傳感器網絡等，能夠提供穩定的射頻檢測功能?。
概述

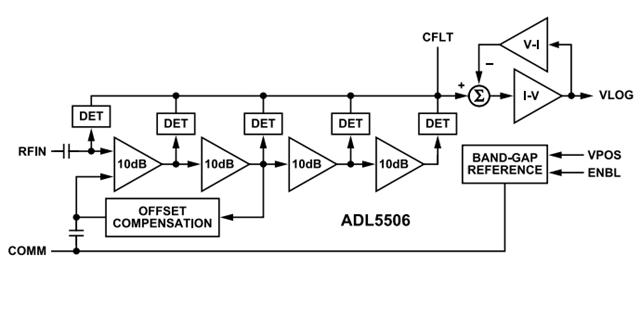

ADL5506WACBZ射頻檢測器是一款完整的低成本子系統，用于30MHz至4.5GHz頻率范圍內的射頻信號測量，典型動態范圍為45dB。ADL5506WACBZ射頻檢測器設計用于各種無線終端設備。ADL5506WACBZ的靈敏度較高，允許以較低功率電平進行測量，從而降低了耦合至檢測器所需的功耗。電源電壓為3.0V時，典型靜態電流為3.8mA。關斷后，典型禁用電流低于1μA。
ADL5506WACBZ具有以下主要參數和特性：
完整的射頻檢測器功能
典型動態范圍：45dB
工作頻率范圍：30MHz至4.5GHz
出色的溫度穩定性
穩定的線性dB響應
電源開/關響應時間：65ns/145ns（上升/下降）
施加-5dBm輸入功率
工作溫度范圍：-40°C至+85°C
低功耗：3.8mA（3.0V時）
電源電壓范圍：2.5V至5.5V
禁用電流：<1μA
符合AEC-Q100標準（僅限ADL5506W）
封裝類型：WLCSP-6
封裝尺寸：0.8mm x 1.2mm
符合RoHS指令
應用場景
ADL5506WACBZ適用于各種無線終端設備，包括：
用于無線終端設備的RSSI和TSSI
RF發射機或接收機功率測量
汽車RF雙向放大器
