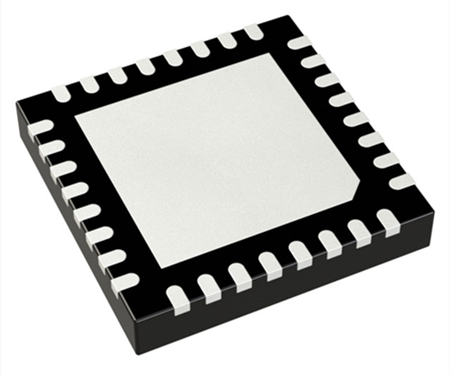

LTC2387IUH-18是一款18位、15Msps的逐次逼近寄存器（SAR）模數轉換器（ADC），適用于高線性度、低噪聲的應用場景??。LTC2387IUH-18采用32引腳QFN封裝，工作溫度范圍為-40°C至85°C，具有較高的穩定性和可靠性?。
LTC2387IUH-18兼具卓越的線性和動態范圍，因而成為了高速成像和儀表應用的理想選擇。無延遲操作提供了一種面向高速控制環路應用的獨特解決方案。高輸入頻率下的非常低失真可實現需要寬動態范圍和大信號帶寬的通信應用。

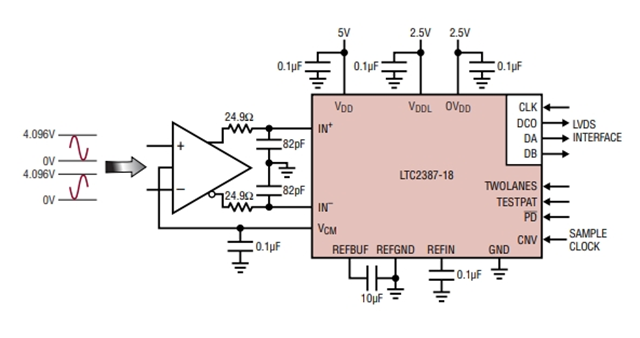

為了在盡量減少數據線數目的同時支持高速運作，LTC2387IUH-18具有一個串行 LVDS 數字接口。該 LVDS 接口擁有單線道和雙線道輸出模式，從而允許用戶針對每種應用來優化接口數據速率。
主要特性
高精度?：LTC2387IUH-18具有18位分辨率，最大線性誤差為0.0011%?。
?高采樣速率?：最高可達15Msps?。
低噪聲?：LTC2387IUH-18的噪聲性能優異，1MHz音調的信噪比（SNR）超過96dBFS，總諧波失真低于-100dB?。
寬動態范圍?：LTC2387IUH-18適合高速成像和儀器儀表應用，能夠在高輸入頻率下保持低失真?。
串行LVDS接口?：LTC2387IUH-18支持高速運行，同時減少數據線數量，具有單通道和雙通道輸出模式，便于與FPGA等設備連接?。
基本參數
產品編號：LTC2387IUH-18
分辨率：18 bit
通道數量：1 Channel
接口類型：Serial
采樣比：15 MS/s
輸入類型：Differential
結構：SAR
模擬電源電壓：5 V
封裝：QFN-32
開發套件：DC2290A-A
DNL - 微分非線性：0.2 LSB
增益誤差：5 LSB
INL - 積分非線性：0.6 LSB
轉換器數量：1 Converter
Pd-功率耗散：125 mW
產品類型：ADCs - Analog to Digital Converters
參考類型：Internal
SFDR - 無雜散動態范圍：119 dB
關閉：Shutdown
SINAD - 信噪和失真率：95.7 dB
THD - 總諧波失真：- 117 dB
類型：High Speed
單位重量：286 mg
應用領域
LTC2387IUH-18廣泛應用于以下領域：
高速成像和儀器儀表?：其高精度和寬動態范圍使其成為這些應用的理想選擇?。
高速控制環路?：無延遲操作特性為這些應用提供了獨特的解決方案?。
通信?：在高輸入頻率下的低失真特性使其適用于需要寬動態范圍和大信號帶寬的通信系統?。
