深圳市明佳達電子有限公司（回收）（供應）TLE9868QXB20 基于ARM Cortex-M3 的32位嵌入式電源IC。概述TLE9868QXB20 單芯片兩相電機驅動器是符合汽車級標準的片上系統 (SoC) 器件，專門設計用于為機電一體化直流電機驅動應用提供空間高效的解決方案。其中一些直流電機驅動…
深圳市明佳達電子有限公司（回收）（供應）TLE9868QXB20 基于ARM? Cortex?-M3 的32位嵌入式電源IC。
概述
TLE9868QXB20 單芯片兩相電機驅動器是符合汽車級標準的片上系統 (SoC) 器件，專門設計用于為機電一體化直流電機驅動應用提供空間高效的解決方案。其中一些直流電機驅動應用包括天窗、電動車窗升降器、排氣擋板以及水閥升降裝置。

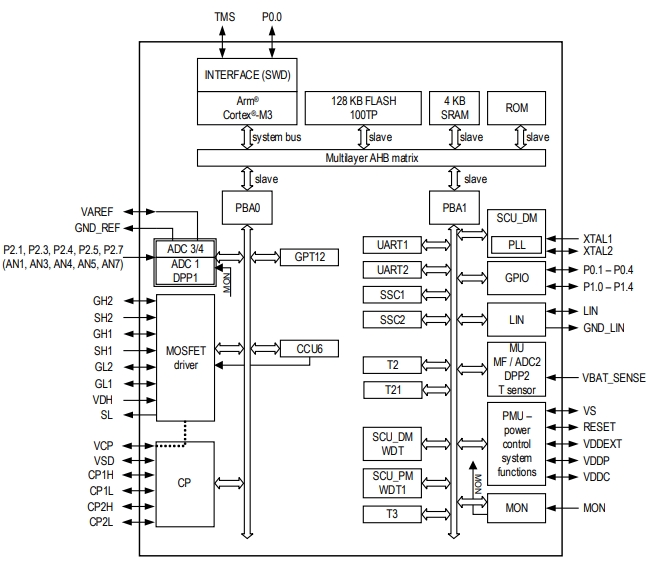

這款單芯片器件集成了行業標準的ARM? Cortex?-M3內核，可實現高級電機控制算法。TLE986x器件還包括四個完全集成的NFET驅動器，經優化可通過四個外部功率NFET驅動兩相電機。設有一個電荷泵，可實現低電壓操作。TLE986x具有可編程電流以及電流斜率控制功能，可優化EMC性能。該器件的外設包括電流傳感器、與采集和比較單元（用于PWM控制）同步的逐次逼近型ADC以及16位定時器。該器件集成了一個LIN收發器，可與器件通信，并設有大量通用I/O。
特征描述
?四個電流可編程驅動器，具有用于N溝道MOSFET的電荷泵
?集成Lin收發器，兼容Lin 2.2和SAEJ2602
?兩個支持Lin的全雙工串行接口（UART）
?兩個同步串行通道（SSC）
?用于產生時鐘的片內OSC和PLL
?一個帶喚醒功能的高壓監控輸入
?測量單位：
-具有10路多路復用輸入的8位ADC模塊
-10位ADC模塊，具有8個多路復用輸入，5個外部模擬輸入
-片內溫度和電池電壓測量單元
?獨立可編程窗口看門狗
?5V/1.5V內部電源
?外部電源（VDDEXT）：5V+/-2%@20mA
?省電模式：
-MCU減速模式
-睡眠模式
-循環喚醒睡眠模式
典型應用
?雨刮器
?輔助泵
?風扇
?車窗升降器
?天窗
?尾門
