最新資訊概述：MCP4822是一款內置基準電壓源的雙通道12位數模轉換器（DAC）。該器件具有高精度和低功耗特性，并提供多種封裝。與器件的通信通過一個使用SPI協議的簡單串行接口實現。該器件是MCP4802/MCP4812/MCP4822產品系列的一部分，該系列是具有內部基準電壓源（VREF）的雙通道…
概述：

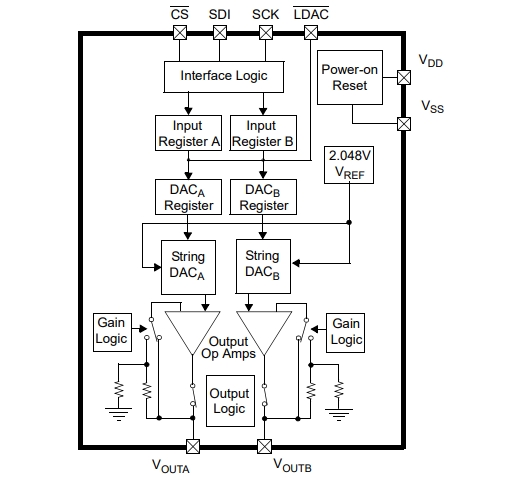

MCP4822是一款內置基準電壓源的雙通道12位數模轉換器（DAC）。該器件具有高精度和低功耗特性，并提供多種封裝。與器件的通信通過一個使用SPI協議的簡單串行接口實現。該器件是MCP4802/MCP4812/MCP4822產品系列的一部分，該系列是具有內部基準電壓源（VREF）的雙通道8位/10位/12位DAC。
這些器件具有極高的精度和低噪聲性能，適合消費電子和工業應用，例如設定點控制、失調調整和傳感器校準應用。低功耗和小封裝選項使這些器件對許多便攜式和電池供電應用極具吸引力。如果需要一個輸出，則可以使用MCP4801/4811/4821單通道產品系列。
典型應用：
?設定點或偏移微調
?傳感器校準
?精密可選基準電壓源
?便攜式儀器（電池供電）
?光通信設備的校準
特性：
12位分辨率
雙通道電壓輸出
2.7V至5.5V工作電壓
工作電流415μA（典型值）
內部電壓基準2.048V
可選單位或2倍增益輸出
INL±2 LSB（典型值）
微分非線性（DnL）±0.75 LSB（最大值）
輸出建立時間4.5μs
SPI接口
8引腳PDIP、SOIC、MSOP封裝
溫度范圍-40°C至+125°C
符合AEC-Q100 1級標準
MCP4822T-E/SN 參數：
位數：12
數模轉換器數：2
建立時間：4.5μs（標準）
輸出類型：電壓-緩沖
差分輸出：無
數據接口：SPI
參考類型：內部
電壓 - 供電，模擬：2.7V ~ 5.5V
電壓 - 供電，數字：2.7V ~ 5.5V
INL/DNL (LSB)：±4，±0.25
架構：電阻串 DAC
工作溫度：-40°C ~ 125°C
封裝/外殼：8-SOIC（0.154"，3.90mm 寬）
供應商器件封裝：8-SOIC
安裝類型：表面貼裝型
基本產品編號：MCP4822
深圳市明佳達電子有限公司（出售、回收）MCP4822T-E/SN內置基準電壓源的雙通道、12位數模轉換器（DAC） 8SOIC，如有需求，歡迎聯系陳先生咨詢！
