概述：
AD7890BRZ-4 是一款8通道、12位數據采集系統，內置一個輸入多路復用器、一個片內采樣保持放大器、一個12位高速ADC、一個2.5 V基準電壓源和一個高速串行接口，采用5 V單電源供電，可接受的模擬輸入范圍為0 V至4.096 V。
該器件的多路復用器可獨立訪問，這樣在必要時，用戶可在多路復用器和ADC之間插入抗混疊濾波器或進行信號調理，即所有8個通道可以共用一個抗混疊濾波器。通過連接一個外部電容，用戶可以調整指定的多路復用器建立時間，以便包括濾波器或信號調理電路中的所有外部延遲。
AD7890通過一個高速雙向串行接口端口輸出數據。該器件內置一個片內控制寄存器，用戶可以通過串行端口控制通道選擇、轉換啟動和省電模式。多功能、高速邏輯可確保該器件與微控制器和數字信號處理器上的串行端口實現輕松接口。
除線性度、滿量程和失調誤差等傳統直流精度規格外，AD7890的動態性能參數也做了詳細規定，包括諧波失真和信噪比。

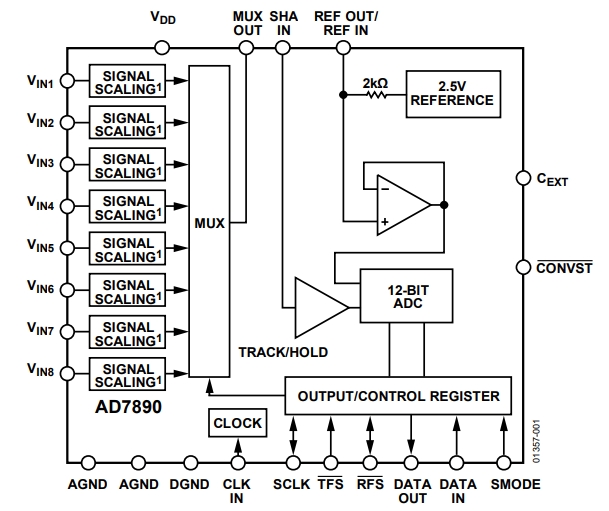

功能框圖：
特性：
快速12位ADC，轉換時間為5.9 微秒
8個單端模擬輸入通道
輸入范圍選擇：
± 10 V（AD7890-10）
0 V至4.096 V（AD7890-4）
0 V至2.5 V（AD7890-2）
可以分別獨立訪問多路復用器和ADC
片內采樣保持放大器
片內基準電壓源
高速、靈活的串行接口
單電源供電、低功耗（最大值50 mW）
省電模式（典型值75 μ W）
