LTC2358HLX-18 是一款 18 位、低噪聲、8 通道同時采樣逐次逼近型寄存器 (SAR) ADC，其具有緩沖差分、寬共模范圍 pA 級輸入。該 SoftSpan? ADC 采用一個 5V 低電壓電源、靈活的高電壓電源，并使用內部基準和緩沖器，其每個通道可按“逐個轉換”的方式進行獨立配置，以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V至 5.12V 信號。另外，還可以停用個別通道以增加其余通道的吞吐量。

LTC2358HLX-18 的集成型 pA 級輸入模擬緩沖器、寬輸入共模范圍和 128dB CMRR 使得該 ADC 能夠直接對多種信號進行數字處理，而僅需采用極小的電路板空間和功率。這種輸入信號靈活性，再加上 ±3.5LSB INL、無漏失碼 (在 18 位) 和 96.4dB SNR，使 LTC2358-18 非常適合許多要求寬動態范圍的高電壓應用。

LTC2358HLX-18 支持引腳可選的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用 1 ~ 8 個數據輸出線道，因而允許用戶優化總線寬度和吞吐量。

產品特性

8 個緩沖通道的同時采樣

每通道 200ksps 吞吐速率

500pA / 12nA 最大輸入漏電流 (在 85°C / 125°C)

±3.5LSB INL (最大值，±10.24V 范圍)

保證 18 位，無漏失碼

差分、寬共模范圍輸入

每個通道的 SoftSpan 輸入范圍：

±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V

±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V

96.4dB 單轉換 SNR (典型值)

在 fIN = 2kHz 時 THD 的典型值為 –111dB

在 fIN = 200Hz 時 CMRR 的典型值為 128dB

軌至軌輸入過驅動容限

集成的基準和緩沖器 (4.096V)

SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O

內部轉換時鐘，無周期延遲

219mW 功率耗散 (每通道 27mW，典型值)

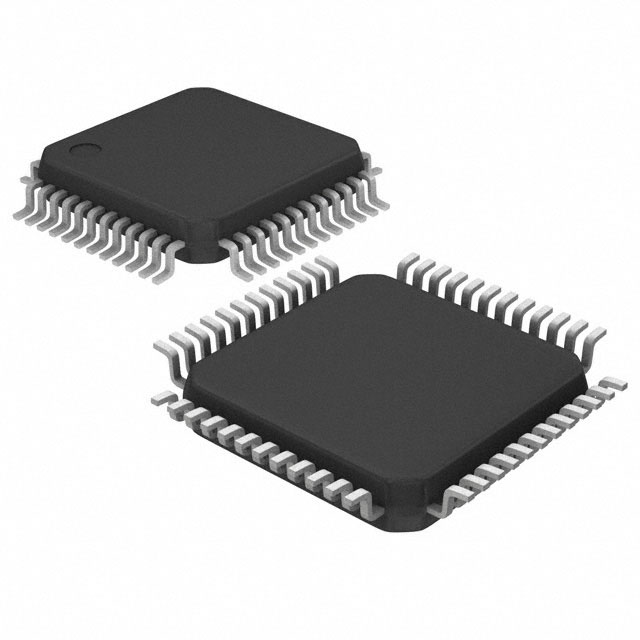

48 引腳 (7mm x 7mm) LQFP 封裝

產品應用

可編程邏輯控制器

工業過程控制

電源線監察

測試和測量
