AD7980ARMZ是一款16位、逐次逼近型模數轉換器(ADC)，采用單電源(VDD)供電。它內置一個低功耗、高速、16位采樣ADC和一個多功能串行接口端口。在CNV上升沿，該器件對IN+與IN-之間的模擬輸入電壓差進行采樣，范圍從0 V至REF?；鶞孰妷?REF)由外部提供，并且可以獨立于電源電壓(VDD)。功耗和吞吐速率呈線性變化關系。

SPI兼容串行接口還能夠利用SDI輸入，將幾個ADC以菊花鏈形式連接到一條三線式總線上，并提供可選的繁忙指示。采用獨立電源VIO時，它與1.8V、2.5V、3V和5V邏輯兼容。

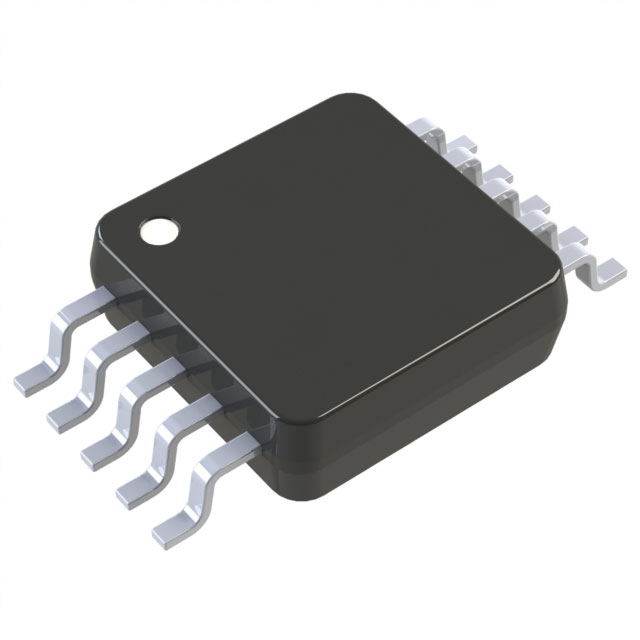

AD7980ARMZ采用10引腳MSOP封裝，工作溫度范圍為?40°C至+125°C。

產品特性

高性能

偽差分模擬輸入范圍

0 V 至 VREF（VREF 在2.5 V至5 V之間）

吞吐速率：1 MSPS

零延遲架構

16位分辨率、無失碼

INL：典型值±0.6 LSB，最大值±1.25 LSB

動態范圍：92 dB，VREF = 5 V

SNR：91.5 dB（fIN = 10 kHz，VREF = 5 V時）

THD：-114 dB（fIN = 10 kHz，VREF = 5 V時）

SINAD：91 dB（fIN = 10 kHz，VREF = 5 V時）

低功耗

采用2.5 V單電源供電，提供1.8 V/2.5 V/3 V/5 V邏輯接口

4 mW（1 MSPS，僅VDD）

7 mW（1 MSPS，總功耗）

70 μW (10 kSPS)

專有串行接口

SPI/QSPI/MICROWIRE?/DSP 兼容

以菊花鏈形式連接多個ADC，并能提供繁忙指示

10引腳MSOP、10引腳、3 mm × 3 mm LFCSP封裝

寬工作溫度范圍：-40°C至+125℃

應用

自動化測試設備

數據采集系統

醫療儀器

機器自動化
