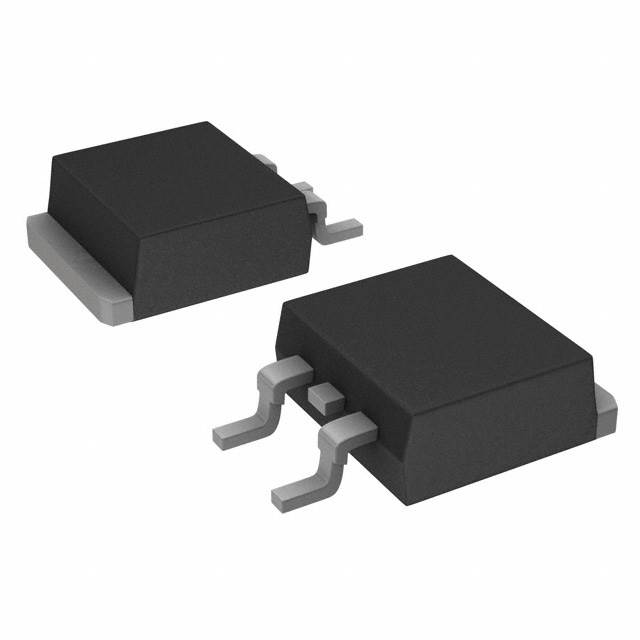

IKB15N60TATMA1 600 V，15 A 硬開關 TRENCHSTOP? 第三代 IGBT 與全額定續流二極管聯合封裝到 TO263 D2Pak 封裝中，結合了溝槽柵和場終止概念，顯著改善了器件的靜態及動態性能。IGBT 與軟恢復發射極控制二極管相結合，進一步降低接通損耗。在開關和傳導損耗之間做出優化，實現最高效率。

特征描述

極低的 VCEsat 壓降，降低傳導損耗

低開關損耗

VCEsat 具備正溫度系數，實現輕松并聯開關能力

極軟、快速恢復防并聯發射極控制二極管

高穩健性和溫度穩定性

低 EMI 排放

低柵極電荷

參數分布非常緊湊

IKB15N60TATMA1產品屬性

IGBT 類型： 溝槽型場截止

電壓 - 集射極擊穿（最大值）： 600 V

電流 - 集電極 (Ic)（最大值）： 30 A

電流 - 集電極脈沖 (Icm)： 45 A

不同 Vge、Ic 時 Vce(on)（最大值）： 2.05V @ 15V，15A

功率 - 最大值： 130 W

開關能量： 570μJ

輸入類型： 標準

柵極電荷： 87 nC

25°C 時 Td（開/關）值： 17ns/188ns

測試條件： 400V，15A，15 歐姆，15V

反向恢復時間 (trr)： 34 ns

工作溫度： -40°C ~ 175°C（TJ）

安裝類型： 表面貼裝型

封裝/外殼： TO-263-3，D2Pak（2 引線 + 接片），TO-263AB

供應商器件封裝： PG-TO263-3-2
