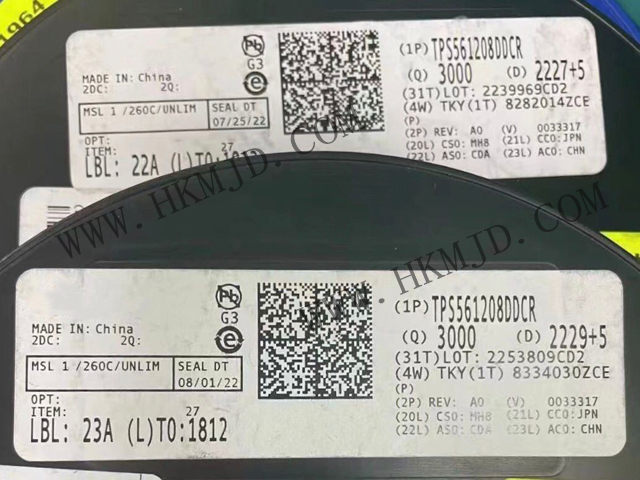

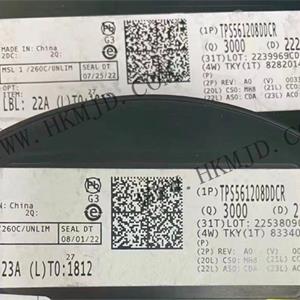

TPS561208DDCR是采用 SOT-23 封裝的簡單易用型 1A 同步降壓轉換器。

TPS561208DDCR 器件被優化為使用盡可能少的外部組件即可運行，并且可以實現低待機電流。

這些開關模式電源 (SMPS) 器件采用 D-CAP2 模式控制，從而提供快速瞬態響應，并且在無需外部補償組件的情況下支持專用聚合物等低等效串聯電阻 (ESR) 輸出電容器以及超低 ESR 陶瓷電容器。

TPS561208DDCR 可提供 6 引腳 1.6 × 2.9 (mm) SOT 封裝，額定結溫范圍為 –40°C 至 125°C。

 特性

?1A 轉換器集成了140mΩ 和 84mΩ FET

? {1}D-CAP2{2} 模式控制，用于快速瞬態響應

? 輸入電壓范圍：4.5V 至 17V

? 輸出電壓范圍：0.76V 至 7V

? 持續電流模式

? 580kHz 開關頻率

? 低關斷電流（低于 10μA）

? 2% 反饋電壓精度 (25°C)

? 從預偏置輸出電壓?jiǎn)?dòng)

? 逐周期過流限制

? 斷續模式過流保護

? 非鎖存欠壓保護 (UVP) 和熱關斷 (TSD) 保護

? 固定軟啟動：1.0ms

TPS561208DDCR 參數

輸入電壓范圍 ：4.5V~17V

輸出電壓范圍：0.76V~7V（可調）

輸出電流：1A（最大）

開關頻率：580kHz（固定）

靜態電流：400μA（典型值）

工作溫度：-40°C ~ +125°C（TJ）

同步整流：是

TPS561208DDCR 應用

? 數字電視電源

? 高清藍光?光盤播放器

? 網絡家庭終端設備
