ADPA1116ACGZN - 0.3GHz 至 6GHz、39.5dBm、氮化鎵功率放大器

產品概述

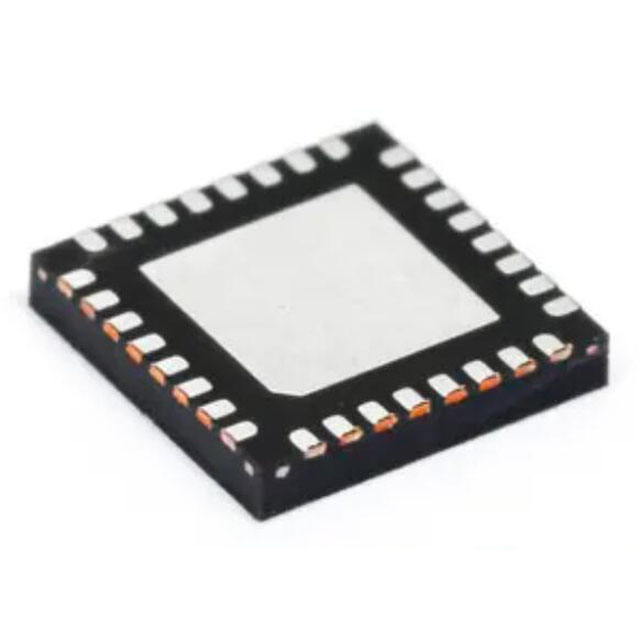

ADPA1116ACGZN 是一款 0.3GHz 至 6GHz 功率放大器，飽和輸出功率 (POUT) 為 39.5 dBm，功率附加效率 (PAE) 為 40%，在輸入功率 (PIN) 為 16.0 dBm 時，0.5 GHz 至 5 GHz 的典型功率增益為 23.5 dB。射頻輸入和射頻輸出是內部匹配和交流耦合的。VDD1 和 VDD2 引腳集成了偏置電感器，可為漏極提供 28 V 的偏置電壓。漏極電流通過向 VGG1 引腳施加負電壓來設置。ADPA1116 采用氮化鎵 (GaN) 工藝制造，采用 32 引線引線框架芯片尺寸封裝，工作溫度范圍為 -40°C 至 +85°C。

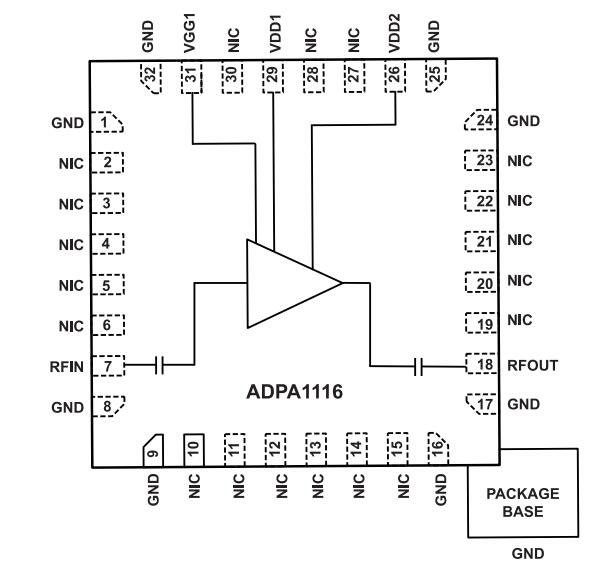

ADPA1116ACGZN - 功能框圖：

主要特性

內部匹配、0.3 GHz 至 6 GHz、39.5 dBm、氮化鎵功率放大器

射頻輸入和射頻輸出 AC 耦合

集成漏極偏置電感器

輸出功率：0.5 GHz 至 5 GHz 的典型值為 39.5 dBm（PIN = 16.0 dBm）

功率增益：0.5 GHz 至 5 GHz 的典型值為 23.5 dB（PIN = 16.0 dBm）

PAE：0.5 GHz 至 5 GHz 的典型值為 40%（PIN = 16.0 dBm）

小信號增益 0.5 GHz 至 5 GHz 的典型值為 33.5 dB

電源電壓：28 V

靜態電流：300 mA
