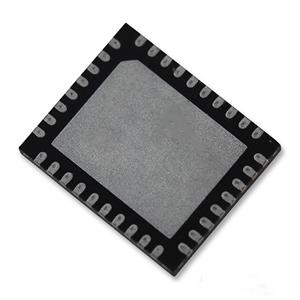

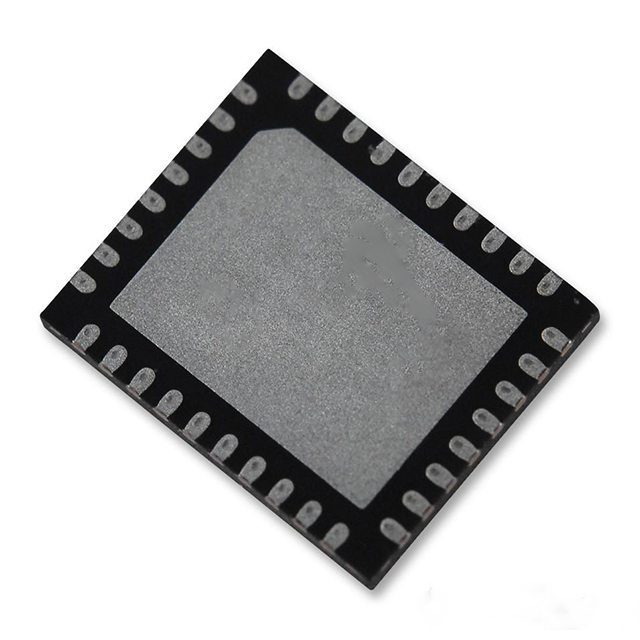

TLF12501 集成電源級包含一個低靜態電流同步降壓柵極驅動器 IC，該 IC 與控制和同步 MOSFET 共同封裝。

特點

集成驅動器、控制 MOSFET Q1 和同步 MOSFET Q2

片上 MOSFET 電流檢測和報告，5uA/A。

輸入電壓 (VIN) 范圍為 4.25 V 至 16 V

VCC 和 VDRV 供電電壓為 4.25 V 至 5.5 V

VIN = 12 V 時，輸出電壓范圍為 0.225 V 至 5.5 V

輸出電流能力為 60 A

工作頻率高達 2 MHz

VDRV 欠壓鎖定 (UVLO)

啟動欠壓保護

8mV / °C 溫度模擬輸出

過溫保護和熱關斷

逐周期過流保護 (OCP) 和標記

控制 MOSFET 短路 (HSS) 檢測和標記

自舉電容器自動補電

兼容 3.3 V 三態 PWM 輸入

PWM 三態（1.6 mA typ）20 μs 后自動進入休眠模式

深度休眠模式，通過 EN= 低電平（32 μA typ）實現省電

小型 5 mm x 6 mm x 0.9 mm PQFN 封裝

符合 RoHS 規范的無鉛封裝

符合汽車 AEC-Q100 Rev H 1 級要求
